四通球閥具有“X”形垂直通道（圖1所示），它的特點是球體的兩條流道呈“X”形布置，四個通道口均布于球體赤道圓周截面上，當球體處于圖示位置時，通道A與B、C與D連通。當球體沿垂直于圖面的軸線旋轉45°時，則四個通道互不相通，呈完全密封狀態；再繼續轉動45°，則通道A與D、B與C連通。

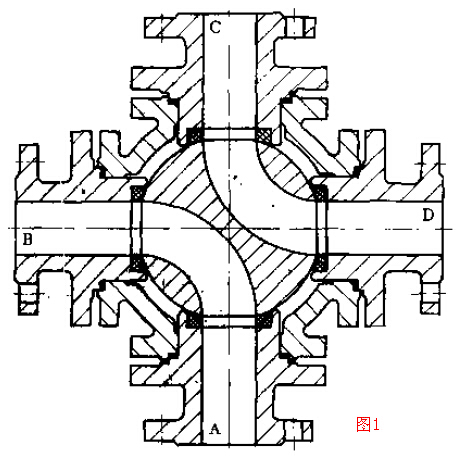

垂直通道四通球閥的流道示意圖
圖1

四通球閥多用于物料分配以及根據工藝流程的要求，流體需交替切換的場合。為“X”形平行通道四通球閥圖2-44（圖2所示），它是將垂直通道四通球閥的四只通道接頭由直線形改為與球體流道反方向轉向45°的曲線形肘管接頭，使該球閥的四條通道中A與B以及C與D相互平行，便于管線布置，并節省管線安裝場地。

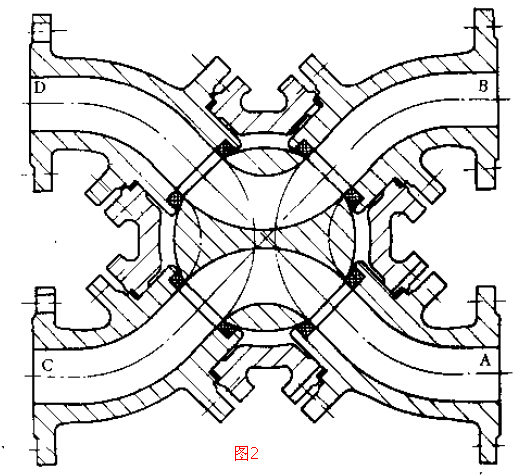

平行通道四通球閥的流道示意圖
圖2

根據三通及四通球閥的結構原理，還可以設計五通以上的多通球閥，例如十二通球閥已成功地用于石油化工及煉油裝置上。但應注意，球閥通道數越多，球體越大，孔形布置及加工就越困難。四通及多通球閥，由于結構上的原因，其密封性能一般比直通球閥差，同時摩擦轉矩也大，困此，四通及多通球閥宜采用彈性密封閥座。由于球體流道一般對稱分布于其赤道平面，為減輕球體重量及結構尺寸，設計多通球閥時，可將球體之兩切除。
