一、閥門名稱、型號、規格

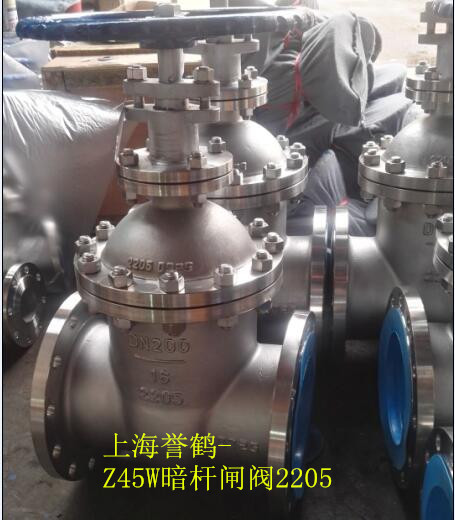

閥門名稱：2205雙相鋼手動暗桿楔式金屬密封閘閥
閥門型號：Z45W
公稱通徑：DN15-DN600
公稱壓力：PN1.0-6.4MPa

二、閥門結構形式
閥桿形式：暗桿
閥板形式：剛性楔式單閘板
連接形式：法蘭

三、閥門概述
2205雙相鋼手動暗桿楔式金屬密封閘閥，采用閥板是楔式單閘板結構，閥桿為暗桿形式，手動操作。Z45W閘閥適用于清潔的淡水、海水、液體、氣體、油、蒸汽等介質。2205雙相不銹鋼和2507雙相不銹鋼是一種具有鐵素體和奧氏體的雙相不銹鋼，綜合了許多鐵素體鋼和奧氏體鋼最有益的性能，鉻和鉬的含量都很高，因此具有極好的抗點腐蝕、縫隙腐蝕和均勻腐蝕的能力，具有很高的抗應力腐蝕破裂的能力。

四、閥門功能
2205雙相鋼暗桿閘閥，只能作切斷閥用，閥門全開或全關，不能做調節閥用。啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘板有兩個密封面，且兩個密封面角度成楔形，楔形角隨閥門參數而異。

Z45W暗桿閘閥在開啟或關閉過程中，閥門的高度（即閥桿位置）不會發生變化，而只是閘板在閥內上升（開啟）或下降（關閉）。這是因?yàn)殚y桿螺母設在閘板上，在閥桿的底端有梯形螺紋，手輪轉動時帶動閥桿轉動，帶有螺母的閘板通過在閥桿螺紋上轉動，上下運動。
