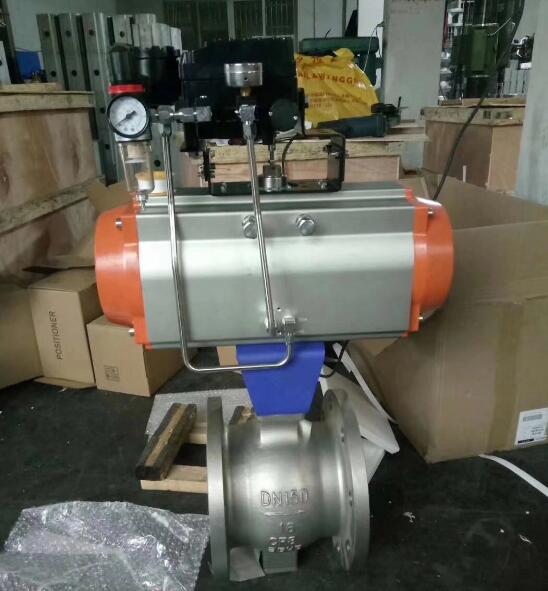

不銹鋼氣動調節球閥
“譽鶴”牌不銹鋼氣動調節球閥（法蘭式）是專為流量調節和防結垢設計的球閥，特點是防卡死、自清潔。型號：VQ647H、VQ647F，材質：鑄鋼、SS304，法蘭連接，DN25-DN500，固定球結構，整體式閥體。
? ? “譽鶴”牌不銹鋼氣動調節球閥（法蘭式）是專為流量調節和防結垢設計的球閥，特點是防卡死、自清潔。型號：VQ647H、VQ647F，材質：鑄鋼、SS304，法蘭連接，DN25-DN500，固定球結構，整體式閥體。
? ? ? ??
? ? ? ? 執行標準：
1、設計、制造：GB12237-89；
2、結構長度：GB12221-89；
3、連接法蘭：JB79-94；
4、檢驗和試驗：GB13927-89。
? ? ? ? 可調式金屬閥座
“譽鶴”牌氣動V型調節球閥閥座是可調式金屬閥座，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
? ? ? ? 等百分比流量特性
V型調節球閥閥芯有特殊設計的V型切口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比以及高達300：1的可調比。可以在廣幅的變化范圍內提供精確的控制。
? ? ? ? 自清潔防卡死
“譽鶴”牌氣動V型調節球閥在關閉時，閥芯緊貼閥座，做無間隙旋轉，球體上的V型切口與閥座形成楔形剪切作用，切斷纖維等雜質，并刮除球體與閥座上的積垢物，自清潔，可防止球體和閥座之間產生卡死現象。
? ? ? ? 氣動如何選擇
V型球閥氣動執行器分為雙作用式和單作用式（彈簧復位）兩種。當管線發生意外故障，要求閥門復位（全開或關閉）時，要選擇單作用氣動，靠彈簧的恢復張力使閥門復位；如果是要求故障時保位（即保持故障時的閥位），要選擇雙作用氣動。
? ? ? ? 技術參數
產品型號：VQ647F-16C、VQ647PPL-25P、VQ647H、QV647Y；
公稱壓力：PN1.6-6.4MPa；
公稱通徑：DN25-DN500；
連接方式：法蘭
閥門功能：切斷、調節；
泄漏等級：V級（硬密封）、Ⅵ級（軟密封）
? ? ? ?
驅動方式：單作用氣動、雙作用氣動；
氣動附件：定位器、單控電磁閥、雙控電磁閥、限位行程開關、空氣過濾減壓器；
適用溫度：-40℃～550℃；
適用介質：水、氣、油、含纖維料漿、污水、粘性顆粒、懸浮液、紙漿。
? ? ? ? 零部件材質：
閥體材質：WCB碳鋼、CS鑄鋼、不銹鋼SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球體材質：SS304、SS316、CF8、CF3M、1Cr18Ni9；
閥桿材質：2Cr13、SS304、SS316；
閥座密封圈：PTFE、RTFE（增強PTFE）、對位聚苯PPL、合金鋼、不銹鋼、司太立。
? ? ? ? 結構圖
| ? ? ? ? ? ? ? ? ? ? 通徑DN | ? ? ? ? ? ? ? ? ? ? L | ? ? ? ? ? ? ? ? ? ? L1 | ? ? ? ? ? ? ? ? ? ? D | ? ? ? ? ? ? ? ? ? ? D1 | ? ? ? ? ? ? ? ? ? ? H1 | ? ? ? ? ? ? ? ? ? ? H | ? ? ? ? ? ? ? ? ? ? W | |
| ? ? ? ? ? ? ? ? ? ? mm | ? ? ? ? ? ? ? ? ? ? in | |||||||
| ? ? ? ? ? ? ? ? ? ? 25 | ? ? ? ? ? ? ? ? ? ? 1″ | ? ? ? ? ? ? ? ? ? ? 50 | ? ? ? ? ? ? ? ? ? ? 25 | ? ? ? ? ? ? ? ? ? ? 64 | ? ? ? ? ? ? ? ? ? ? 38 | ? ? ? ? ? ? ? ? ? ? 57 | ? ? ? ? ? ? ? ? ? ? 330 | ? ? ? ? ? ? ? ? ? ? 140 |
| ? ? ? ? ? ? ? ? ? ? 40 | ? ? ? ? ? ? ? ? ? ? 1 1/2″ | ? ? ? ? ? ? ? ? ? ? 60 | ? ? ? ? ? ? ? ? ? ? 25 | ? ? ? ? ? ? ? ? ? ? 82 | ? ? ? ? ? ? ? ? ? ? 49 | ? ? ? ? ? ? ? ? ? ? 63 | ? ? ? ? ? ? ? ? ? ? 375 | ? ? ? ? ? ? ? ? ? ? 164 |
| ? ? ? ? ? ? ? ? ? ? 50 | ? ? ? ? ? ? ? ? ? ? 2″ | ? ? ? ? ? ? ? ? ? ? 75 | ? ? ? ? ? ? ? ? ? ? 32 | ? ? ? ? ? ? ? ? ? ? 100 | ? ? ? ? ? ? ? ? ? ? 60 | ? ? ? ? ? ? ? ? ? ? 92 | ? ? ? ? ? ? ? ? ? ? 398 | ? ? ? ? ? ? ? ? ? ? 190 |
| ? ? ? ? ? ? ? ? ? ? 65 | ? ? ? ? ? ? ? ? ? ? 2 1/2″ | ? ? ? ? ? ? ? ? ? ? 85 | ? ? ? ? ? ? ? ? ? ? 38 | ? ? ? ? ? ? ? ? ? ? 120 | ? ? ? ? ? ? ? ? ? ? 75 | ? ? ? ? ? ? ? ? ? ? 100 | ? ? ? ? ? ? ? ? ? ? 408 | ? ? ? ? ? ? ? ? ? ? 210 |
| ? ? ? ? ? ? ? ? ? ? 80 | ? ? ? ? ? ? ? ? ? ? 3″ | ? ? ? ? ? ? ? ? ? ? 100 | ? ? ? ? ? ? ? ? ? ? 45 | ? ? ? ? ? ? ? ? ? ? 131 | ? ? ? ? ? ? ? ? ? ? 89 | ? ? ? ? ? ? ? ? ? ? 108 | ? ? ? ? ? ? ? ? ? ? 450 | ? ? ? ? ? ? ? ? ? ? 247 |
| ? ? ? ? ? ? ? ? ? ? 100 | ? ? ? ? ? ? ? ? ? ? 4″ | ? ? ? ? ? ? ? ? ? ? 115 | ? ? ? ? ? ? ? ? ? ? 50 | ? ? ? ? ? ? ? ? ? ? 158 | ? ? ? ? ? ? ? ? ? ? 113 | ? ? ? ? ? ? ? ? ? ? 117 | ? ? ? ? ? ? ? ? ? ? 465 | ? ? ? ? ? ? ? ? ? ? 276 |
| ? ? ? ? ? ? ? ? ? ? 125 | ? ? ? ? ? ? ? ? ? ? 5″ | ? ? ? ? ? ? ? ? ? ? 135 | ? ? ? ? ? ? ? ? ? ? 55 | ? ? ? ? ? ? ? ? ? ? 180 | ? ? ? ? ? ? ? ? ? ? 140 | ? ? ? ? ? ? ? ? ? ? 140 | ? ? ? ? ? ? ? ? ? ? 525 | ? ? ? ? ? ? ? ? ? ? 348 |
| ? ? ? ? ? ? ? ? ? ? 150 | ? ? ? ? ? ? ? ? ? ? 6″ | ? ? ? ? ? ? ? ? ? ? 160 | ? ? ? ? ? ? ? ? ? ? 65 | ? ? ? ? ? ? ? ? ? ? 216 | ? ? ? ? ? ? ? ? ? ? 164 | ? ? ? ? ? ? ? ? ? ? 177 | ? ? ? ? ? ? ? ? ? ? 578 | ? ? ? ? ? ? ? ? ? ? 378 |
| ? ? ? ? ? ? ? ? ? ? 200 | ? ? ? ? ? ? ? ? ? ? 8″ | ? ? ? ? ? ? ? ? ? ? 200 | ? ? ? ? ? ? ? ? ? ? 80 | ? ? ? ? ? ? ? ? ? ? 268 | ? ? ? ? ? ? ? ? ? ? 205 | ? ? ? ? ? ? ? ? ? ? 200 | ? ? ? ? ? ? ? ? ? ? 650 | ? ? ? ? ? ? ? ? ? ? 432 |
注：如需其他未列出尺寸、正規尺寸圖，請與我們聯系，謝謝！訂貨產品尺寸以我公司出具的正規圖紙為準。
