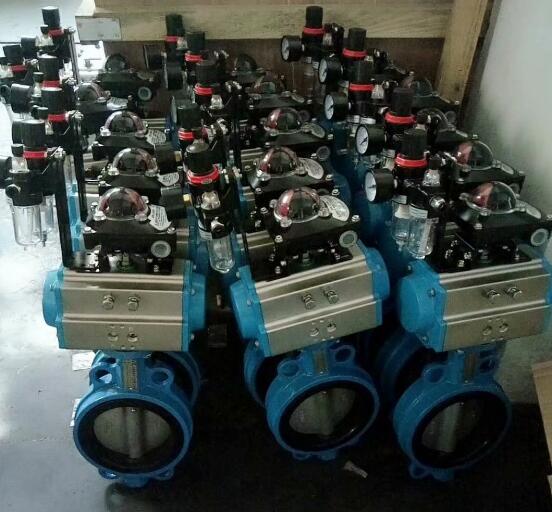

D671X氣動對夾式軟密封蝶閥，DN32-DN1200，PN0.6-1.6MPa，氣動有單作用（彈簧復位）和雙作用兩種可供選擇，可以配電磁閥（單控、雙控）、限位開關、閥位開關、智能定位器、鎖位閥等附件。

氣動對夾式軟密封蝶閥的蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上，此結構簡單，流阻系數小，流量特性趨于直線，不會滯留雜物。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質與工況。

設計優點：
1、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
2、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
3、蝶板可根據用戶要求噴涂覆層，如尼龍。

不同閥座的特點
1、單材橡膠閥座：閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。
2、雙材復合閥座：采用聚四氟乙烯和合成橡膠構成復合閥座，其特點在于閥座的彈性仍由合成橡膠提供，同時利用聚四氟乙烯的摩擦系數低、不易磨損、不易老化等特性，從而使蝶閥的壽命得以提高。
3、三材復合閥座：密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂構成復合閥座，使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。

技術參數：
產品型號：D671X-16C、D671X-16R、D671X-10P；
公稱通徑：DN32-DN1200；
壓力范圍：PN0.6-1.6MPa；
適用溫度：≤150℃；
連接方式：對夾式；
密封類型：橡膠密封；
適用介質：水、氣、油、腐蝕性氣體或液體等。
